Unsere innovative Montagelösung gibt Ihnen den entscheidenden Vorteil.
schnell. sicher. montagefreundlich.
TrapFIX – smarter than the others
Wir ersetzen die Kurzschienenlösung bei der Modulmontage auf Trapezblechdächern durch ein hochfunktionales Aluminiumdruckgussteil mit vielen bestechenden Features: Die Einlegeklemme erlaubt die einfache, schnelle und spannungsfreie Montage ohne sich über das Modul beugen zu müssen. Sie kann sowohl am Rand als auch in der Mitte und bei verschiedenen Rahmenhöhen eingesetzt werden. Maximale Flexibilität die zu minimalen Lagerbeständen führt.
Das asymmetrische Design von TrapFIX erlaubt die Umgehung von Dachbefestigungsschrauben durch eine simple 180° Drehung – schneller geht nicht.
Die einfache und kompakte Bauform erleichtert die Lagerhaltung und den Transport.
Überzeugen Sie sich selbst!
Spannungsfreie Modulmontage
Universal: Rand / Mitte / 30 – 40 mm
Tiefe Lager- und Transportkosten
Erlaubt genau Montage mit Lehre
Nimmt Modultoleranzen auf
Ermöglicht die Modulmontage von oben nach unten
Integriertes M8 Gewinde für solide Anbindung Klemme
simpel. innovativ. montagefreundlich.
Vorteile

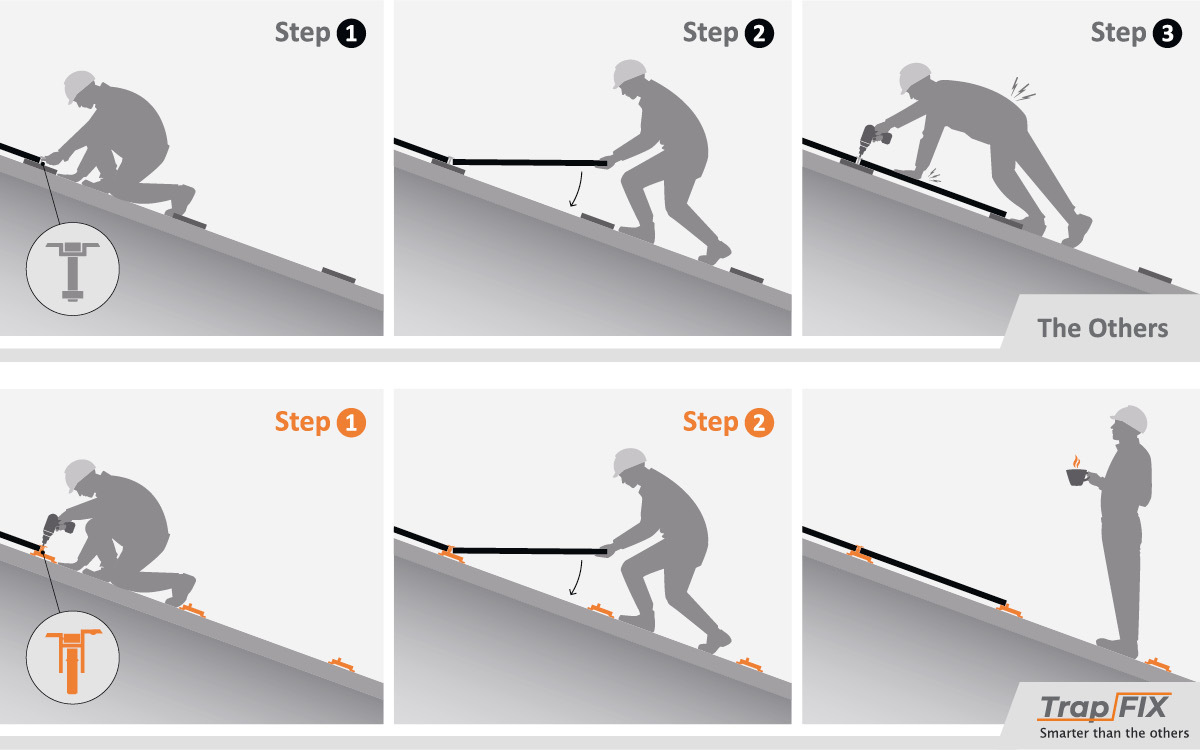

Die zum Patent angemeldete Einlegeklemme kombiniert die Einfachheit einer Kurzschienenlösung mit der Montagefreundlichkeit von Einlegeschienen. Die Klemme wird an der Modulkante gesetzt, ohne dass die montierende Person sich dabei über das Modul beugen muss.
Die beiden Seiten der Klemme sind ungleich hoch, dadurch kann das nächste Modul mühelos eingeschoben werden. Diese Montageart erlaubt zudem eine spannungsfreie Modulmontage, da diese jeweils nur an einer Seite geklemmt werden. Dadurch kann man die Module auch nach Jahren auf dem Dach problemlos ersetzen, ebenso werden diese durch thermische Ausdehnung nicht gestresst. Zudem kann die Klemme auch als Randklemme eingesetzt werden und ist universell für Rahmenhöhen von 30 – 40 mm einsetzbar.
Wenn ein Fuss eines TrapFIX Elements zufälligerweise auf eine bereits vorhandene Dachbefestigungsschraube trifft, dann reicht es, das TrapFIX Element um 180° zu drehen. Durch den smarten Aufbau bleibt der Dorn dabei an derselben Stelle, die Füsse aber werden verschoben. Dadurch kann die Dachbefestigungsschraube einfach und schnell umgangen werden.
Der integrierte Dorn des TrapFIX Elements erleichtert die Montage gleich mehrfach. Er dient als Anschlagpunkt für die Montagelehre, wodurch die TrapFIX Element sehr einfach und schnell mit höchster Präzision montiert werden können. Das genaue setzen der TrapFIX Elemente erleichtert die anschliessende Modulmontage beträchtlich, da diese nicht mehr exakt ausgerichtet werden müssen.
Auch verhindert der Dorn das Abrutschen der Module, wodurch diese einfach vom First in Richtung Traufe verlegt werden können. Da durch die Einlegeklemme immer ein kleiner Spalt zwischen Klemme und Modul bestehen bleibt, summieren sich die Ungenauigkeiten der Module nicht auf, was die Montage weiter vereinfacht. Das integrierte M8 Gewinde sorgt für eine sichere und dauerhafte Anbindung der Klemme.
Zwei Laschen an beiden Enden vom TrapFIX erlauben die einfache, schnelle und sichere Anbindung von Kabelbinder für die Verstringung.
Durch ein Durchgangsloch können die TrapFIX ineinander gestapelt werden. Dadurch reduziert sich der Platzbedarf enorm und erleichtert die Lagerhaltung, den Transport und das Handling auf der Baustelle. Pro EURO-Pallette können so 2'400 Stk. TrapFIX gepackt werden. Dies ermöglicht eine Installation von ca. 350 kWp.
Mit einer zusätzlichen Halterung aus Aluminiumblech können Optimierer und Microinverter sauber, sicher und schnell an das TrapFIX angebunden werden.
Mit verschiedenen Montagehilfen erleichtern wir die Montage zusätzlich. Mit einer auf die Modulbreite angepassten Lehre können die TrapFIX schnell, sicher und genau gesetzt werden.
Mit einem Seilspanner kann bei allen Witterungsbedingungen eine gerade Linie über weite Strecken gezogen werden, was das Setzen der ersten Linie erheblich erleichtert. Mit einer flexiblen Lehre können die Abstände bei Servicegängen überbrückt werden.
